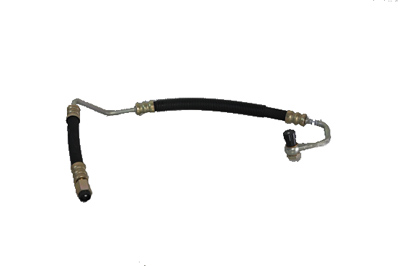

High Pressure Pipe Assembly
Product Categories:Powertrain Assembly System
Product Introduction:
用以将发动机输出的部分机械能转化为压力能(液压能或气压能),并在驾驶员控制下,对转向传动装置或转向器中某一传动件施加不同方向的液压或气压作用力,以减轻驾驶员的转向操纵力。 转向油管由高压油管、回油油管、吸油油管等三根管路总成。
  • Main Feature
  • Product Properties
1、清洁度要求:残余杂质质量≤0.06mg/cm2.杂质尺寸:纤维<(1200X90)um,金属<315um.
2、爆破压力:爆破压力大于40MPa。
3、粘着强度:内层与编制层>2.0kN/m,外层与编制层>2.0kN/m
4、拉脱力试验:拉脱力≥5000N
5、软管材料长度变化:在(23±3)℃的温度,压力由0MPa上升至10.5MPa,允许胶管长度变化范围+2%到-4%
6、体积膨胀试验:在(23±3)℃的温度下,以1MPa/s的升压速率增加压力并在管中保持压力10.5Mpa,体积膨胀最小10cm3/m,最大不超过26cm3/m
7、焊接强度试验:在(23±3)℃的温度下,焊接强度不小于290N/mm2.
8、高温脉冲试验:试样应承受22,5000次循环,在接头处不出现滴状物,且软管无破裂和鼓起。
高压总成管由钢管、套筒、高压胶管、垫圈、金属支架等组成。硬管与高压胶管使用套筒扣压方式进行连接。钢管表面处理采用镀环保锌工艺。
